絶対地震に負けない家に住みたい！

現在、巨大地震の発生確率が全国的に高くなっており、日本列島に安心と言える地域は存在しないのが現状です。
耐震基準を満たしただけでは、震度６クラス以上の大地震を受けると、たとえ倒壊は免れても、大規模な改修が必要になったり家財を失う場合もあります。

GVAが揺れを50％以上軽減

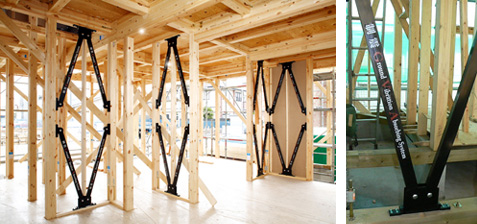

GVAの大型ダイヤモンドスチールユニットは、土台・ハリ・柱間に組み込み、建物の構造と一体となった制震効果を発揮します。
ユニット内部の震動吸収材が、揺れに効果的なブレーキをかけて震動エネルギーを吸収消散し、建物の揺れ幅を５０％以上軽減することができます。

繰り返し揺れても効果を発揮

筋交いや合板などで固くしただけの構造では、地震で揺れた際にその固い部分が損傷を受けやすくなります。
GVAユニット内部で使用される震動吸収材は、震動時の変形にも追従できる素材です。
このため、GVAユニットは繰り返し地震を受けても、振動エネルギーを吸収することができます。

制震GVAの安心効果の理由

○震動吸収材はビル制震で実績の住友スリーエム製
○建物規模に合わせた必要数量を必ず設置
○免震の1／4程度の費用で施行可能
○メンテナンスフリー
○バランスの良い配置が可能

高層ビルで実績の高いVEM振動吸収材

ジーバで採用している住友スリーエム製の振動吸収材＜VEM＞はもともと高層ビルで使われていました。
40年前から使用されていて、最近では多くの戸建て住宅で利用されています。

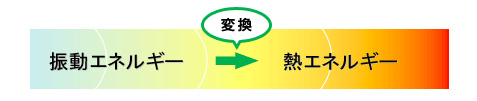

分子間の摩擦により、【振動エネルギー】を【熱エネルギー】に変換することができます。耐久性に優れ、有害物質を一切含まない安心素材です。

制御フレームのしくみ

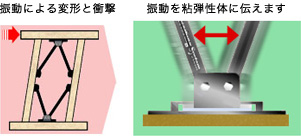

制震ダンパーの働き

建物が地震時に受ける振動エネルギーを受け止め、熱エネルギーに変換して発散することで被害を軽減します。

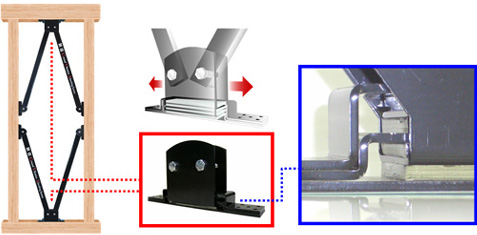

制震ダンパー金物の構造

ＧＶＡ制震工法で使う制震ダンパー金物は鋼製の拘束板とアクリル製のエネルギー吸収材でできています。エネルギー吸収材を鋼製拘束板で挟み込んでおり、建物の振動と衝撃がしっかりと伝わり吸収できるようになっています。鋼製拘束板の部分は溶融亜鉛メッキ鋼板にリン酸亜鉛処理を施し、更にカチオン電着塗装処理を行った事で強靭な防腐加工となっています。粘弾性体は他の接着剤を使用せず、自己接着力で鋼製拘束板に接着しており接着層をつくりません。接着面部分に応力が集中しにくくなっており、拘束板から剥がれにくくなっています。

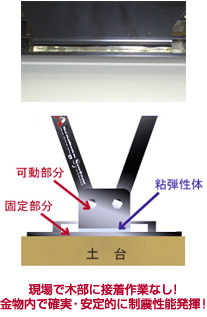

現場で木部に接着施工する必要がなく、金物内で安定的に制震性能を発揮します。

制御ダンパー

ＶＥＭのしくみ

２つの物質を直接こすり合わせる摩擦ではなく、１つの物質内で安定的に摩擦を起こすことで、建物振動に対してブレーキ効果を発揮します。

※ＶＥＭは自己接着性を持っており、接着材を使用せずに接着されています。

VEMは、長い分子の鎖が絡み合った構造をしており、変形が加わるとその鎖が伸びたり縮んだりすることになります。その際の分子間の摩擦抵抗が運動エネルギーの吸収効果を発揮することになり、結果としてＶＥＭ全体が若干発熱し、熱エネルギーへと変換されます。

粘弾性体

エネルギー吸収材は粘弾性と呼ばれる性質を持っています。粘性とは変形速度をゼロに保とうとする性質のことです。弾性とは変形後、元に戻ろうとする復元力のことです。この二つの性質を合わせ持つ物質を粘弾性体といいます。粘弾性体は変形を受けたときに抵抗しながら分子間で摩擦熱を発生させます。このしくみによって、振動エネルギーが熱エネルギーに変換され消散します。

住友スリーエム製ＶＥＭダンパー

ジーバ＜ＧＶＡ＞工法では粘弾性体として住友スリーエム製のアクリルダンパー「ＶＥＭ」を使用しています。１９６９年、ニューヨークのワールドトレードセンターに採用されたのを皮切りに、世界中で多くの実績を持ち、今では戸建住宅から超高層まであらゆる周波数領域でその制震効果を発揮しています。
ビルの寿命と一生を共にするほどの耐久性を持っており、通常点検の必要はまったく不要です。
また、腐食性・有毒ガスの発生、発ガン性物質等の健康に影響を及ぼす物質は一切含まれておりません。

ＶＥＭ：データ

素材	アクリル樹脂
使用開始	1969年
用途	高層ビル・住宅などの構造用制振材
主な採用実績	東京都庁、横浜ランドマークタワー、ツーユニオンスクエアービル、ホテル京阪ユニバーサルシティ

GVA工法の特徴

GVA工法は住宅のショックアブソーバー

耐震性に優れたスーパーウォールパネルを用いた耐震基準をクリアしながら、さらにはＧＶＡ工法により、ゴムと粘土両方の性質をもつ振動吸収材、住友スリーエム製ＶＥＭを筋交い端部と梁・土台の接合部に金物を介して取り付け、建物に入る地震エネルギーを吸収します。

巨大地震に対して2枚腰の粘りを発揮

ＧＶＡ工法は単なる制振工法でなく、巨大地震で筋交いフレームが一定の変形がおきると、２枚の金物同士がロックすることで、一転静的剛性を高めて、ほかの筋交いや耐力壁などと協力しあい、それ以上の変形を抑制する安全設計が施されています。

各種木造工法に対応

低価格で耐震リフォームにも最適

ＧＶＡダンパーは筋交いを活用しているため、単なる力比べでも非常に大きな耐力を有しています。加えてダンパーの性能で、大地震のエネルギーの３分の１をかわすことができるため、老朽化した建物でも大地震に倒壊しないようにすることができます。

他の地震対策工法との違い

地震対策の主な工法には「耐震工法」「免震工法」「制震工法」の3種類があります。ＧＶＡ工法はこのうちの「制震工法」にあたります。

金物で柱・梁・基礎をがっちりつなぎ止めて木造家屋の剛性を高める工法です。スーパーウォール工法がこれにあたります。
地震に強く大地震でも倒壊は免れますが、振動エネルギーがそのまま建物内に入り込んできますので、食器などの瑕疵道具の散乱や家具の倒壊などが起こります。
制震工法と組み合わせることで、振動エネルギーを吸収するので、建物の揺れが小さくなります。

地震波が建物にそのまま入らないよう、基礎部分にゴムやボールなどを入れる等して建物と地盤を切り離すことで大地震の振動をゆったりした揺れに変える工法です。
大地震であっても小地震程度に振動を抑えることができますが、軟弱地盤や狭小敷地には設置できません。施工コストが高く、また地震時に有効に稼動するかどうかの定期的な点検が必要となります。

金物で柱・梁・基礎をがっちりつなぎ止めるだけではなく、家にショックアブソーバーをつけようという工法です。粘弾性のＧＶＡダンパーが地震の衝撃的振動を吸収して建物の揺れを軽減した上で、従来型の耐震性能を活用し地震に耐えます。大地震の振動から風や交通振動まで幅広い振動対策に効果があります。
地盤や敷地条件などの制約がなく、コストも免震工法の1／5程度で済みます。
また、大地震の後の大きな余震でも効果を発揮します。

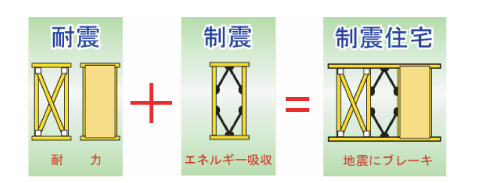

耐震（スーパーウォール工法）+制震（ジーバ工法）

予想を超える大きな揺れに対しては「ブレーキをかける」という考え方がGVA工法です。
自転車でブレーキをかけると何故、停まるのでしょうか？
ブレーキをかけるとゴムでできたブレーキパッドが車輪のリムを挟んで車輪の回転を停めようとします。
停まった直後にブレーキパッドやリムを触ってみてください。
熱くなっているはずです。
これは動いている自転車が持っている運動エネルギーを熱エネルギーに変換して空気中に熱として放出しているからです。
建物の場合は地震の揺れという運動エネルギーをＧＶＡの装置によって熱エネルギーに変換する、つまり「地震にブレーキ」をかけるということです。

おわかりになりましたでしょうか？
最後に、公共の建物と違い一般住宅ではコストパフォーマンス（費用対効果）も大きな問題です。その点でも免震工法に比較すれば格段に有利だと思います。
