スーパーウォール工法

スーパーウォール工法とは

スーパーウォール工法は、木造軸組工法をベースに高性能スーパーウォールパネルをプラスした高気密・高断熱・高耐震構造。
冷暖房や計画換気システムを組み込んで、部屋ごとの不快な温度差や空気のよどみなどを解消し、住まいの基本性能を大きく向上します。

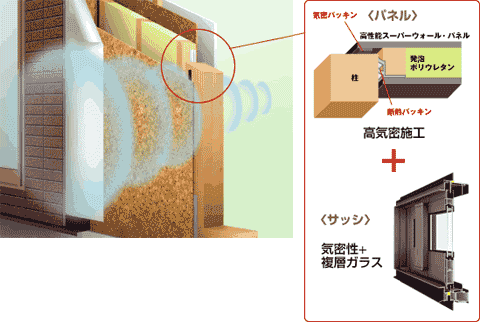

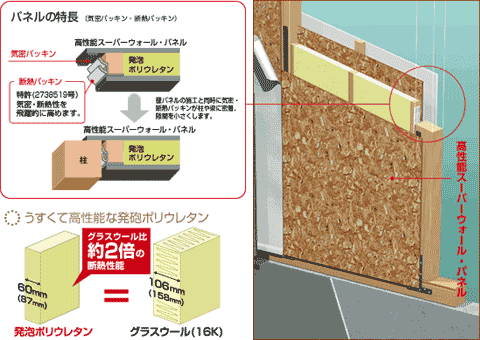

高性能のスーパーウォールパネルの特徴




発泡ポリウレタン60mmと同等の断熱性能をグラスウール( 16K)で得ようとすると106mmの厚さになります。
※( )内は北海道仕様です。北海道仕様では、さらに断熱性能を強化した3枚ヒレタイプの断熱パッキンを採用しています。
※仕様は地域・地盤の状況によって異なります。仕様によりイラストと異なる構造となる場合があります。

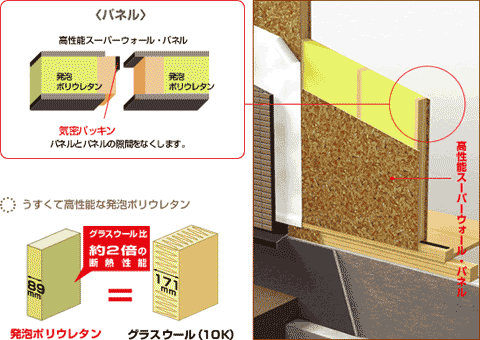

スーパーウォール工法ツーバイフォー


発泡ポリウレタン89mmと同等の断熱性能をグラスウール(10K)で得ようとすると171mmの厚さになります。
※東北・北関東・関東の限定商品です。
※仕様は地域・地盤の状況によって異なります。仕様によりイラストと異なる構造となる場合があります。

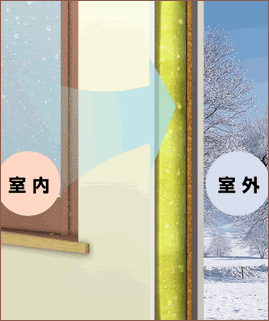

高気密、高断熱構造

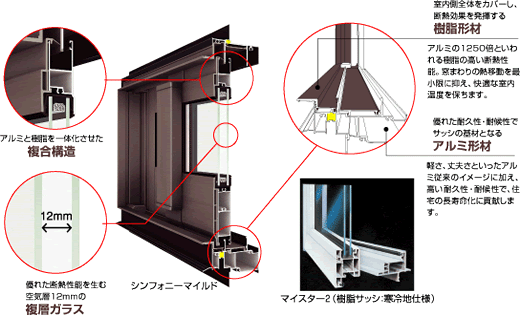

玄関ドアやサッシ等は、基材のアルミと断熱性に優れた樹脂素材(アルミの1250倍)の複合構造。アルミの特長をそのままに、樹脂が窓まわりの激しい熱移動をしっかり抑えます。また、基礎部分の熱移動には、基礎の内側または床での断熱施行でしっかり対応します。



窓まわりの断熱構造

基礎部分の断熱構造

断熱・防露サッシ

基礎断熱

3.49W/(・K)以下〔3.0kcal/(・h・℃)以下〕
アルミ+樹脂の複合構造で高い断熱性能を発揮します。
基礎に断熱材を施行します。※基礎の仕様は地域・地盤の状況によって異なります。

断熱玄関ドア

床断熱

3.49W/(・K)以下〔3.0kcal/(・h・℃)以下〕
ドアに組み込んだ断熱材が、高断熱性能を発揮します。
床の直下に断熱材をいれ、建物の断熱性能を高めます。※基礎の仕様は地域・地盤の状況によって異なります。

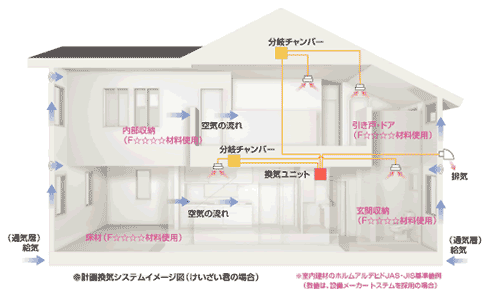

24時間計画換気システム

今日ではすっかり定着した“水を買う”という概念。
日常の“ありふれたもの”に着眼し、自ら選択・購入するということで「健康」等の付加価値を手にするという考え方です。
これは、住まいの高気密化で汚れやすくなった「室内空気」にも当てはまります。
高気密住宅であるスーパーウォール工法住宅では、使用する建具などに配慮してシックハウスの原因を取り除くだけでなく、24時間計画換気でいつもキレイな空気を保ち、ご家族の健康を守ります。

冷暖房

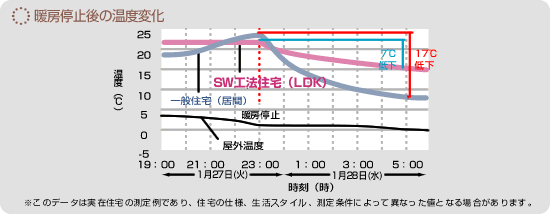

スーパーウォール工法住宅は保温性が高いので、暖房を停止しても温度低下はゆるやか。真冬の凍てつく早朝でも、すっきり目覚める快適温度をキープでき、暖房を入れれば少ないエネルギーですぐに温まります。

スーパーウォール工法における冷暖房について

スーパーウォール工法のすぐれた保温性能と冷暖房との併用によって、一年を通して快適な居住環境を実現しています。
※一酸化炭素を室内に放出する開放型の暖房設備は使用できません。酸欠や一酸化炭素中毒の恐れがあります。

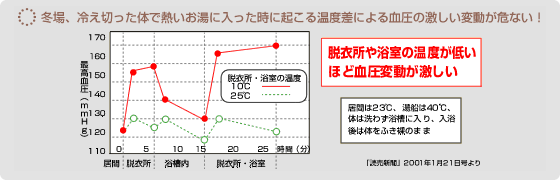

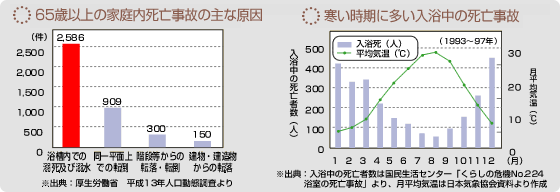

温度差の少ない大空間

スーパーウォール工法なら、上下の温度差が少ないので快適な大空間が作れます。 また、高い断熱性能によって外気の影響を受けにくく、四季を問わず一年中快適な室内温度をと持つことができます。

機密性の高いスーパーウォール工法住宅は、部屋の上下温度差が少ない


隙間の多い住宅ほど室内空気の流出入が大きくなります。冬場の室内で足元が冷たいのは、図のように流入した冷気が足元へ降りてきて、部屋の上下で大きな温度差が生じるためです。

スーパーウォール工法で実現する、快適な高気密・高断熱住宅


スーパーウォール工法住宅の優れた保温性は、下の比較画像からも明らか。
高気密・高断熱で外気に影響されにくく、頭から足元まで均一な温度の快適空間を保てます。

壁面温度熱画像による部屋の上下温度差の比較:実在住宅測定例
(赤系ほど温度が高く、青系ほど低いことを示します)

スーパーウォール工法住宅 一般住宅
天井から床までほぼ均一な温度を保つため、足元まで快適です。(冬期暖房時)
※暖房方式によって異なる場合があります。
天井と床部分の温度差が大きく、すきま風のため足元に冷気がたまっています。(冬期暖房時)

地震や台風に強い

地震大国ニッポンにふさわしい、独自の「スーパーウォールパネル」高耐震構造。

独自の「スーパーウォールパネル」高耐震構造

構造用面材(OSB)に断熱材(発泡ポリウレタン)を組み込み、さらに気密性を高め、耐震性とともに気密・断熱性を発揮する高性能パネルです。

ジャンボジェット機にも用いられる変形しにくい一体化構造 モノコック構造

木造軸組工法の場合、外力が柱や筋交いに集中して、建物がねじれやすくなります。スーパーウォール工法は木造軸組工法に高性能スーパーウォールパネスをプラスすることで、外力を建 物全体に分散してバランスをとる、災害に強い住まいを実現。スーパーウォール工法で使用するスーパーウォールパネルやサッシは、様々な試験で耐震性・耐風性をチェックし、その高い 安全性が実証されています。

耐震比較試験実施中


一般住宅柱や筋かいに大きな力が集中してかかる。 スーパーウォール工法壁面が一体となり、力が分散されるので地震に強い。


一般住宅柱や筋かいに大きな力が集中してかかる。スーパーウォール工法壁面が一体となり、力が分散されるので地震に強い。



スーパーウォール工法では屋根パネル、小屋パネル、床パネルも一般的な木造軸組工法に比べ、高い床倍率が確保できます。
これにより、プランの自由度を生かしながら、住宅性能表示「構造の安定」の最高等級取得が容易になります。
※床倍率には、大臣認定制度の仕組みがないため、性能評価機関の独自評価となります。
スーパーウォール工法では、(財)日本住宅・木材技術センターにて床倍率試験を実施し、性能評価機関である(株)日本住宅保証検査機構(JIO)で評価される仕組みがあります。

地震や台風などの外力に強いモノコック構造

スーパーウォール工法住宅は、壁面にスーパーウォールパネル、床に28mm合板などを使用して強固な箱型を構成する高耐震のモノコック構造。
台風や地震などの外力が接合部などに集中しにくく建物全体に分散するため、ひずみやくるいに強さを発揮します。

耐震性・耐久性にすぐれた鉄筋コンクリートベタ基礎

堅牢な鉄筋コンクリートベタ基礎に、構造用金物を取付け高い耐震性を実現。さらに防湿シートを敷き、土台を腐らせる原因となる地面からの湿気を防ぎます。

スーパーウォールパネルは、公的な防火試験に合格しています

スーパーウォールパネルは「防火構造」と「準耐火構造」の大臣認定を取得しております。その優れた安全性から、防火制限地域においても必要に応じて建築規制に対応できます。




防災試験風景
試験 :(財)建材試験センター

自由設計

スーパーウォール工法は、和風から洋風まで、

お客様のご要望で自由設計できる高性能住宅です。

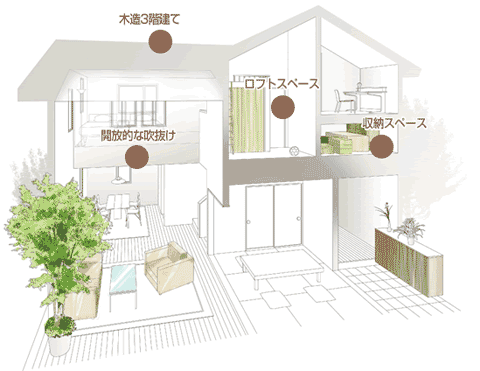

空間プランニングの自由度

自由設計でこだわりのスタイリッシュな外観、ご家族のライフスタイルにあった間取りプランを実現できます。



エコロジーに配慮

「Co2ダイエット」で、

住まいから地球温暖化防止に貢献できます。。

概算年間冷暖房費ランニングコストシュミレーション

スーパーウォール工法住宅では、ランニングコストのシミュレーションを実施し、事前に冷暖房にかかる金額の目安を算出します。一般住宅との比較ができ、コスト削減の目安を知ることが可能です。
スーパーウォール工法なら、建てる前から地球温暖化防止への貢献を考えた家づくりができます。

CO2ダイエット診断書でCO2削減量がわかります

スーパーウォール工法は、建てる前から「地球にやさしく」を考えています。ダイエット診断書では、ヒートショックの少ない全館冷暖房の住まいを実施した場合、一般住宅と比べてスーパーウォール工法住宅に住むことで削減できる年間の概算CO2量がわかります。

算出条件
  • お客様条件 計算地:東京(?地域) 外気温:拡張アメダス気象データより 建物規模:2階建延床面積45坪 スーパーウォール工法断熱性能(Q値):2.24W/m2・K 家族人数:4人 冷房:電気(23円/kwh) 暖房:灯油(70円/r)
  • その他条件 室内温度設定:夏27℃/冬18℃ エネルギー消費効率 冷房:COP4.0 暖房:0.9
  • 一般住宅の仕様 概要:昭和55年制定省エネ告示に基づく住宅
    計算方法概要:室内温度を一定に保つために必要な年間の冷暖房費用を各地域の外気温と建物の断熱性能(Q値)から算出しました。

算出条件
※本計算結果は概算です。実際に居住した場合の冷暖房費とは異なります。また、費用には冷暖房以外の家電、電灯、給湯器などの光熱費は含みません。

住まいづくりも「立て替える」から「住み継ぐ」という考え方に

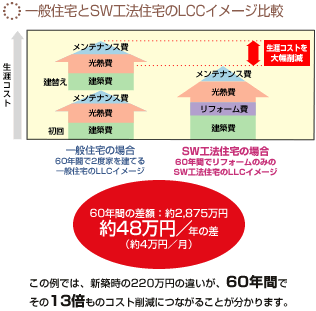

家づくりの際、新築費用に限って考えてしまうと、結果的にムダな投資になることがあります。日本の住宅の平均寿命は26年。この「一般住宅」と60年継続点検保証住宅「スーパーウォール工法住宅」を例に、住まいの生涯コストである、ライフサイクルコスト(LCC)について考えてみます(下図参照)。

建築資材からエネルギーまで無駄を抑えて地球環境を守ります

スーパーウォール工法住宅と一般住宅を60年間でLCCを比較すると、約30年で一度家を建て替える一般住宅に対し、スーパーウォール工法住宅は一度きりのリフォームで十分。建物解体時の廃棄物産出を抑えます。またスーパーウォール工法住宅は、優れた保温性能をもつため冷暖房効率が高く、省エネルギーを実現できます。

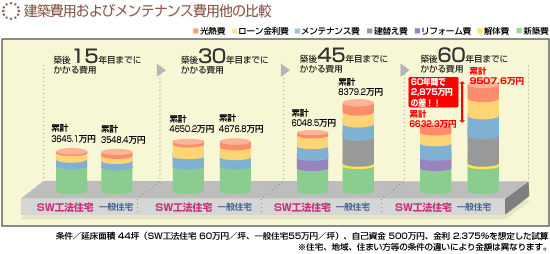

60年でこんなに差がつく住まいに関する費用

購入当初はやや費用がかかるスーパーウォール工法住宅も、住むほどにその良さを実感できます。60年間住み継いだ時点で、住宅の建築・メンテナンス費用他の差額はおよそ2,875万円、結果的に毎年約48万円もの節約になります。

オール電化のおすすめアイテム

ガスコンロではないIHクッキングヒーターを選択することで、一層安全でお掃除がしやすくなります。

環境にやさしい最先端技術の組み合わせで、消費電力に対して3倍以上の熱エネルギーを得られます。おトクな夜間電力も利用できます。

耐震比較実験

技術情報

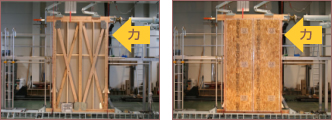

それでは壁のちから比べの試験を見てみましょう

スーパーウォール工法の家の壁(スーパーウォール5倍パネル)と一般在来の家の壁(すじかい5倍相当仕様の場合)の強さの違いを試験で比較してみました。

壁に横から同じ力を加えて壁の強さを比べます。

すじかいは力が集中するため折れて壁の外に飛び出すように壊れました。
同じ5倍でも、スーパーウォール5倍パネルは同じ力では壊れていません

※試験体には、石膏ボードを貼っています。
※試験は、公的試験機関で実力試験として実施。
※壁倍率は、基準法上の倍率とし、双方とも壁倍率5倍の基準値は満たしました

スーパーウォール工法住宅の実績

04年10月に発生した新潟中越地震で、スーパーウォール工法住宅は全半壊0でした※調査対象地域でのスーパーウォール工法住宅206棟の被害状況による。

ところで家ってどうなってるの

家は、主に壁と屋根と床でつくられています。

壁の中を見てみると、家をささえるものが入っています

一般在来の家とスーパーウォール工法の家の壁の中を見てみると、人間でいえば骨のような役割をする、柱・はり・すじかい・パネルなどが入っており、地震などの力から家をささえる役目をしています。

柱やすじかいに力が集中してかかります



壁が一体となり力を分散してささえます


※イラストはイメージを伝えるため、デフォルメさせています。

技術情報

スーパーウォール5倍パネルは、基準法上の木造住宅最高とされる「壁倍率5倍」の国土交通大臣認定を受けています。5倍とは壁倍率1倍の壁の5枚分に相当する力です。壁倍率1倍は、90mm×15mmの片すじかいの壁の強度です。

※実際の住宅のプランでは、5倍パネルと2.5倍パネルをバランス良く配置します。

スーパーウォールパネルには、確実にパネルを取り付けるための釘やビスを打つ場所を印した専用のシールがついています。
