MAGAZINE 小屋裏エアコンに吹き抜けは必須か

凰建設の森です。

%url1%{https://www.data.jma.go.jp/obd/stats/data/mdrr/rank_daily/data00.html}
岐阜市、毎日死ぬほど暑いです。
外仕事の大工さんは本当に大変。

エアコンを我慢せず付けましょう。

さて、本日はそんなエアコンの話。

最近はエアコンの付け方って
色々ありますよね。
床下だったり小屋裏だったり。

私もよくやります。
床下ACと小屋裏AC。

冬場と梅雨時は床下を使い、
夏は小屋裏を使います。

冷気は下にしか行かず
暖気は上にしか行きません。

だから、冷房は小屋裏、暖房は床下。

ただし、もっと大事なことが。

エアコンという設備は
空気を冷やす/温める事により
部屋を暖めたり冷やしたりします。

なので、空気の量がとても大事。

基本は最も大きな気積の空間に設置。

そのうえで、エアコンから大量に
吐き出される冷気や暖気を
空調したい空間に如何に届けるか。

それを考えなくてはなりません。

最も簡単なのは
「吹き抜けを設ける事」

暖房であれば
床下→リビング→吹き抜け→2階

冷房であれば
小屋裏→2階→吹き抜け→リビング

そういう空気の流れを作る事。

空気は熱を蓄える事が苦手。
簡単に冷めるし簡単にぬるくなる。

だから、空気に乗せて冷気暖気を
運ぼうと思うと、大量の空気が
必要になります。

さて、大量の空気とはどのくらいの
量になるのでしょうか。

空気の熱容量は0.35Wh/㎥K
１立法メートル、1℃の温度差当たり
0.35Wの熱を移動させます。

分かりにくいですよね。

6畳用2.2kWの熱を熱を送ろうとします。
エアコンの吸い込み口と吹き出し口の
温度差が15℃だったとすると、
2200÷15÷0.35＝420㎥/h
だからエアコンの吹き出し風量は
400~600㎥/hくらいになります。

家全体の換気に必要な量は100~300㎥/h
程度になります。その倍もの量を
室内でエアコンを通して循環させる
必要があるのですね。

もし、これをダクトを通して
家の中に送る場合、直径15cm
（断面積0.0177㎡）のダクトだと
400÷0.0177÷3600=6.2m/s
風速6.2m/sの風がダクトの中を
吹き荒れる事になります。

風速6mだと女性の髪は
こんな感じです。
↓　　　　　↓
%url2%{https://www.youtube.com/watch?v=e5W8VtMDx8M}

もし、これが吹き抜けを通して
家の中に送る場合、畳一枚分
（0.8m×1.7m=1.36㎡）だと
400÷1.36÷3600＝0.08m/s
一秒間に8cmずつ進む程度の速さ。

空気の温度差が5℃程度あれば、
そのくらいの速さで冷気は落ちます。

やはり吹き抜けが無い場合、
上下階の空気（熱）の移動は
なかなかに難しいです。

数年前、吹き抜け代わりの格子床を
設計したものの、工事途中に
やっぱり怖いので格子を細かく、、
と現場で進んでしまい、小屋裏ACが
全然効かないんですけど！

というトラブルがありました。

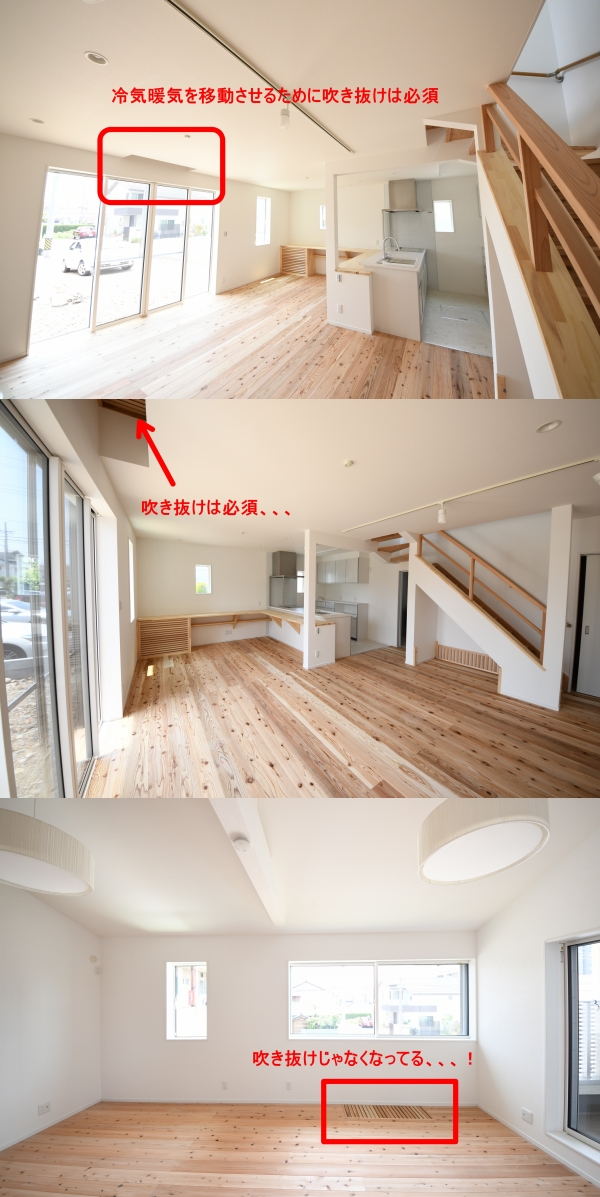

実際の家はこんな感じ
↓　　　　　↓
%url3%{http://www.ohtori.net/DSC_6157-down1.JPG}

大きくなくても良いです。
大体１坪程度の吹き抜けがあればOK。

吹き抜けが無い場合は、
400~600㎥/hの空気をどうやって
上下に移動させるかを
考えなくてはなりません。

これはなかなか難しいです。

私も失敗します。
慎重に行きましょう。
